AutoCAD 公寓平面圖新增圖層

步驟一:按常用功能面板之圖層框格中的圖層性質

圖層 1



步驟二:按新圖層按鈕,以新增一個新圖層。

圖層 2

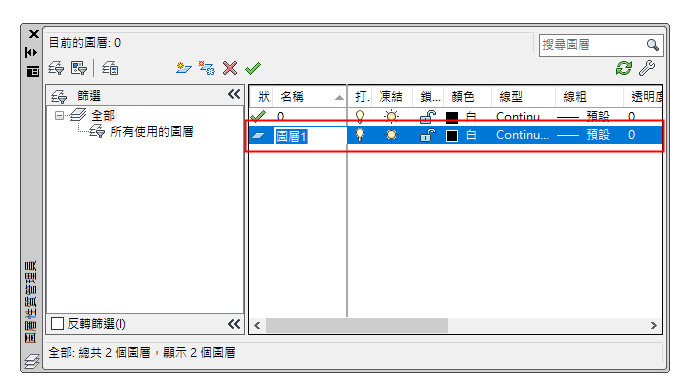

 步驟三:出現新圖層項目,預設圖層名稱為圖層1。

圖層 3

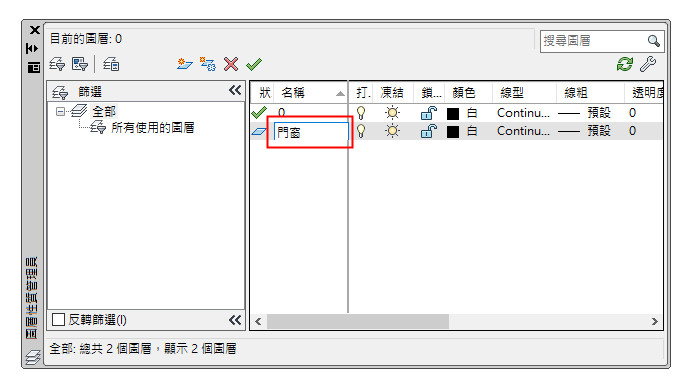

 步驟四:變更新圖層名稱,例如:門窗。

圖層 4

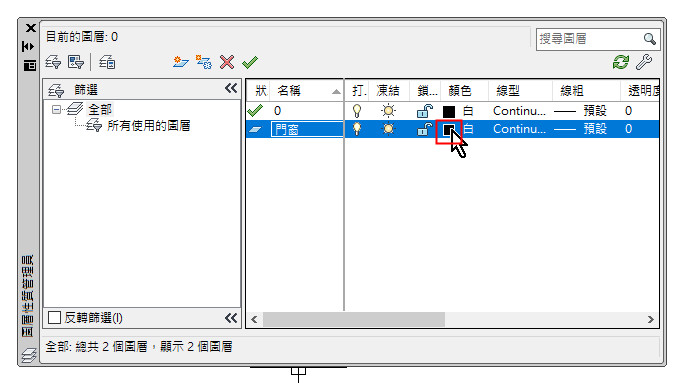

 步驟五:按新圖層顏色欄中的顏色方塊,以變更圖層顏色。

圖層 5

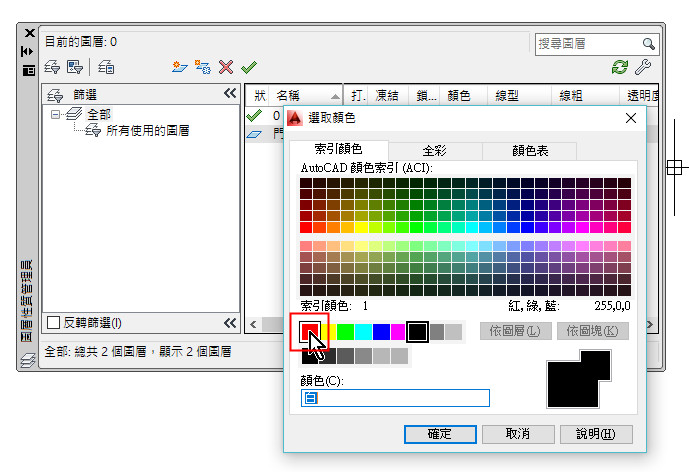

步驟六:選擇圖層顏色,例如:索引顏色1(紅色)。

圖層 6

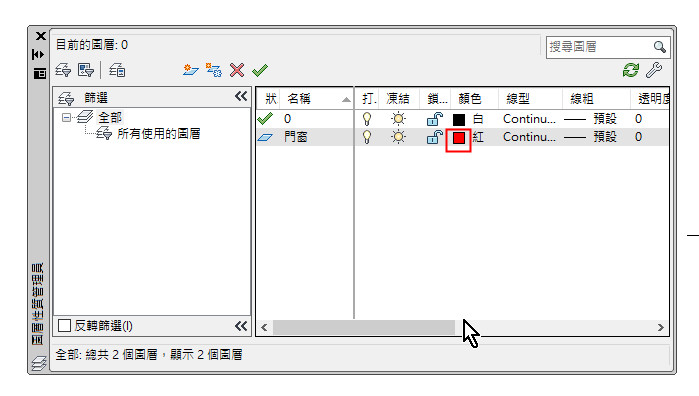

 步驟七:完成新圖層名稱與顏色的變更,如下圖所示。

圖層 7

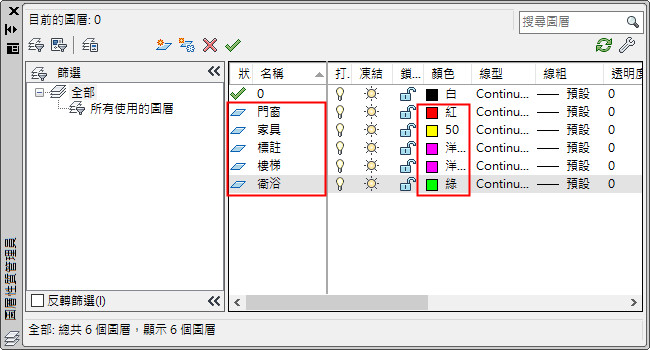

 步驟八:請依照上面方法,新增門窗、家具、衛浴、樓梯、標註等圖層,如下圖所示。

 圖層 8
