AutoCAD 幾何繪圖八

geometry 8 1

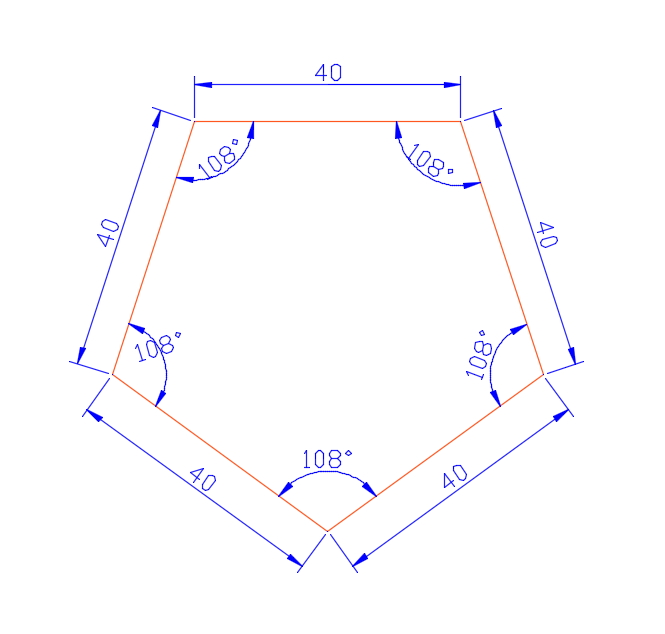

 1. 繪一個邊長為40的正五邊形

geometry 8 1





 2. 以正五邊形的五個角點為圓心,繪五個半徑20的圓。

geometry 8 1

AutoCAD 幾何繪圖七

geometry 7 1

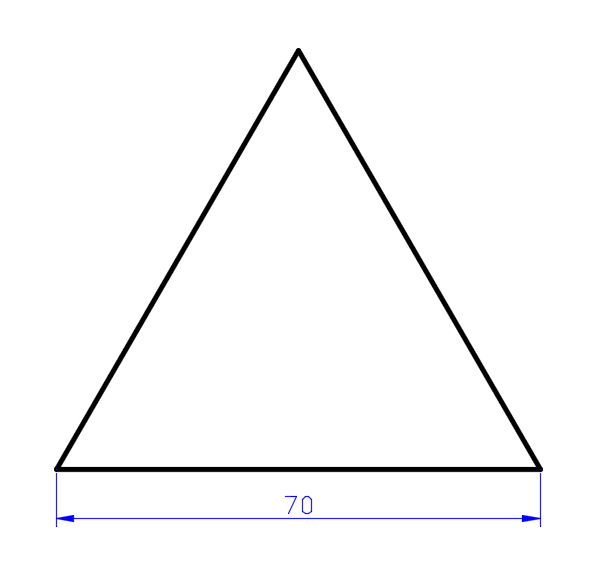

 1. 繪製一個邊長為70的正三角形

geometry 7 1

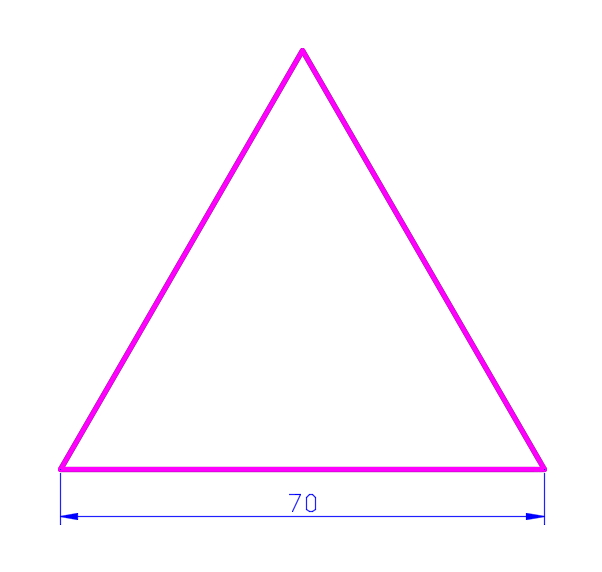

 2. 在原先的正三角形上面,重疊繪製另一個邊長70的正三角形。

geometry 7 1

AutoCAD 幾何繪圖六

geometry 6 1

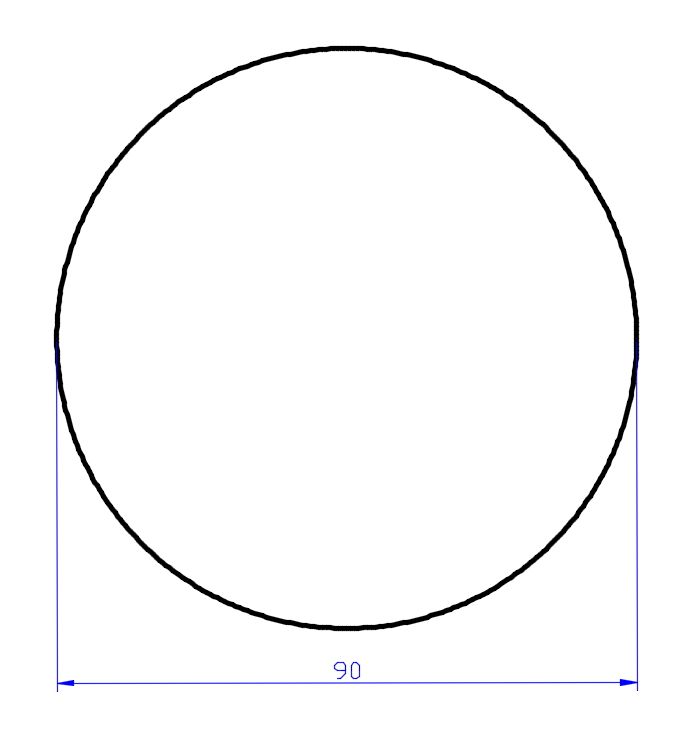

 1. 繪製一個直徑90的圓

geometry 6 1

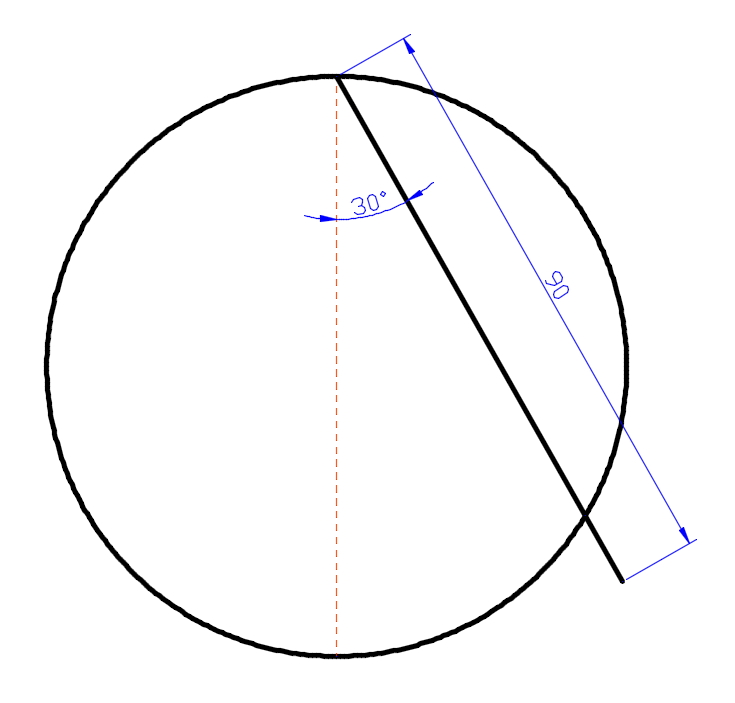

 2. 從圓正上方的四方點,往右下方繪製一條長度90的直線,直線與輔助線夾角為30度,標註如下圖。

geometry 6 1

AutoCAD 幾何繪圖五

geometry 5 1

 1. 繪製一個邊常為90的正三角形

geometry 5 2

 2. 繪製二條輔助線,如下圖。

geometry 5 3

AutoCAD 幾何繪圖四



geometry 4 0





1. 繪製一個半徑45的圓

geometry 4 1

2. 從圓心往圓周線,繪製三條長度45的輔助線,如下圖角度所示。

geometry 4 2

AutoCAD 幾何繪圖三

幾何繪圖練習,都是給單一尺寸,繪製者需要分析圖形,思考繪製方法與程序。

geometry 3 0





1. 繪製一個邊長各70的正三角形。

geometry 3 1

2. 使用繪製工具中的「三點」畫圓方法,在三角形的三個頂點各按一下,以繪製出一個正圓。

geometry 3 2
