AutoCAD 幾何繪圖七

geometry 7 1

 1. 繪製一個邊長為70的正三角形

geometry 7 1

 2. 在原先的正三角形上面,重疊繪製另一個邊長70的正三角形。

geometry 7 1

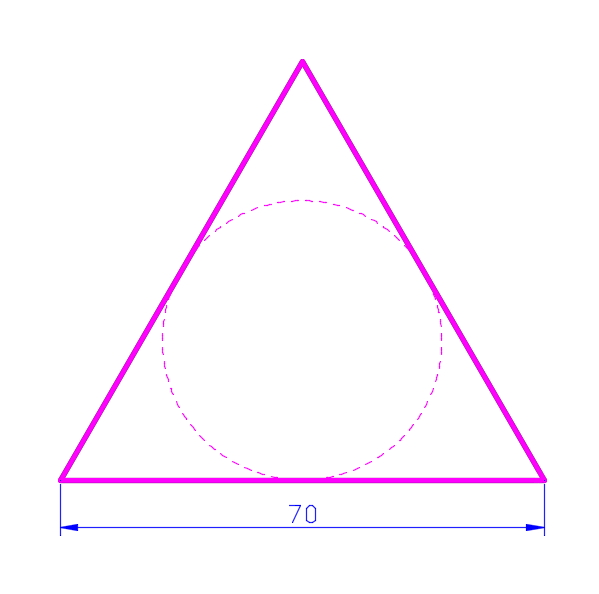

 3. 使用「相切、相切、相切」繪圓方法,在正三角形內部繪製一個輔助圓,以取得正三角形的中心點。

geometry 7 1

4. 選取上方正三角形的三條邊線

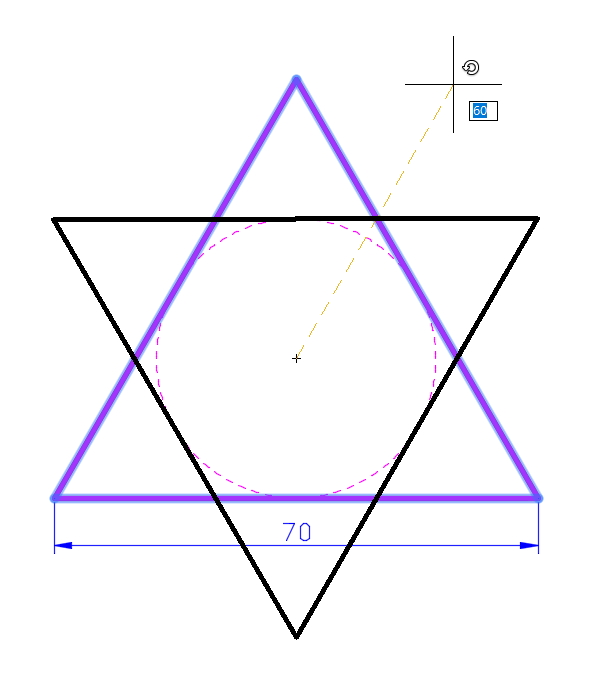

5.使用旋轉指令,以輔助圓的圓心為基準點,旋轉選取的正三角形,旋轉角度為60度。

geometry 7 1



geometry 7 1

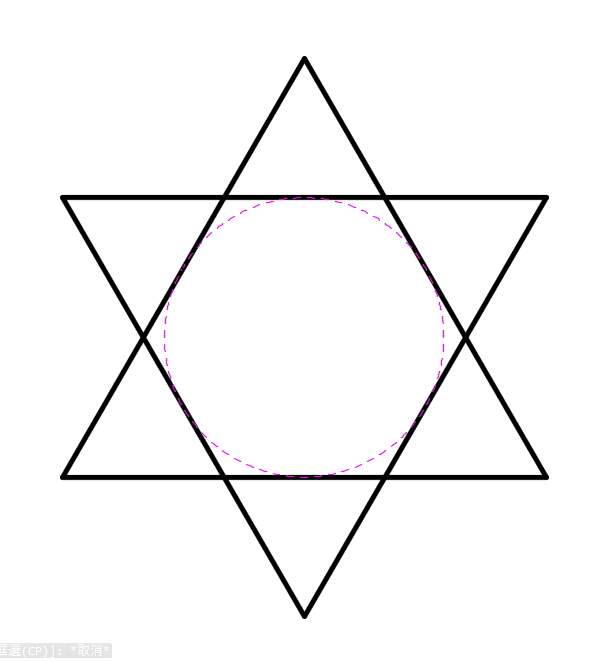

 6. 選取二個正三角形的全部物件

7. 使用修剪指令,修剪二個正三角形交疊出來的中間六條直線。

geometry 7 1

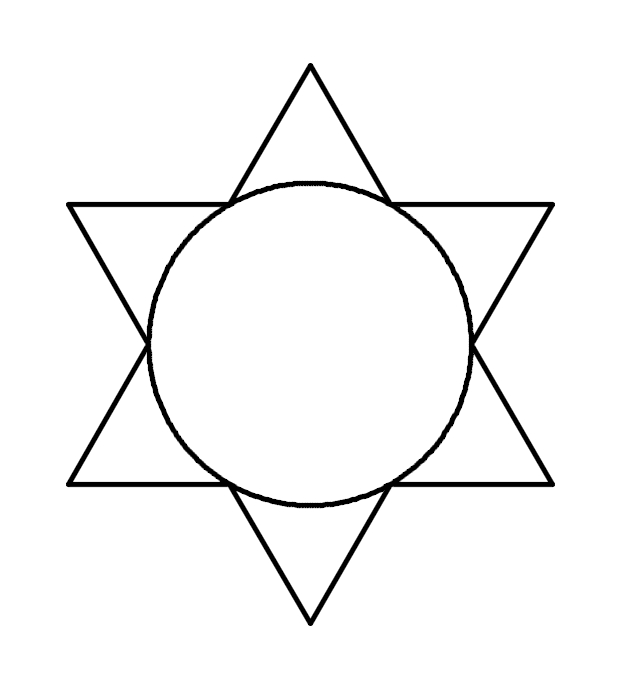

 8. 以三點畫圓方法,在六角形的內部畫一個圓,圓的圓周線連接六角形內部六個角點。

geometry 7 11

geometry 7 1



geometry 7 1



geometry 7 1
