AutoCAD 建立圖塊的步驟

 步驟一:選取想要製作成圖塊的圖面物件,以下以建築圖塊門A為例。

block 1



 步驟二:按常用功能面板中圖塊框格中的「建立」。

block 2

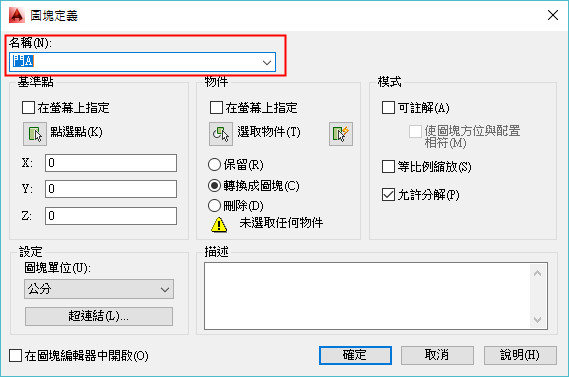

 步驟三:出現圖塊定義畫面,輸入圖塊名稱,例如:門A。

block 3

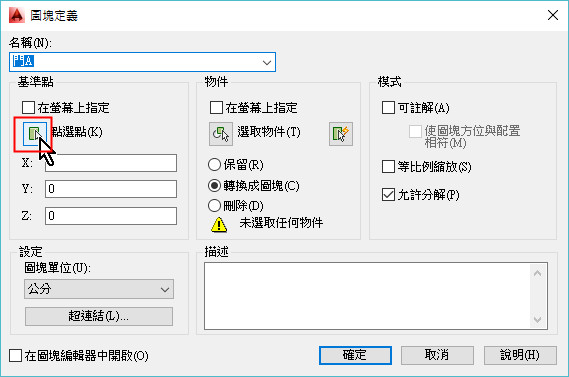

 步驟四:按基準點框格中的「點選點」按鈕。

block 4

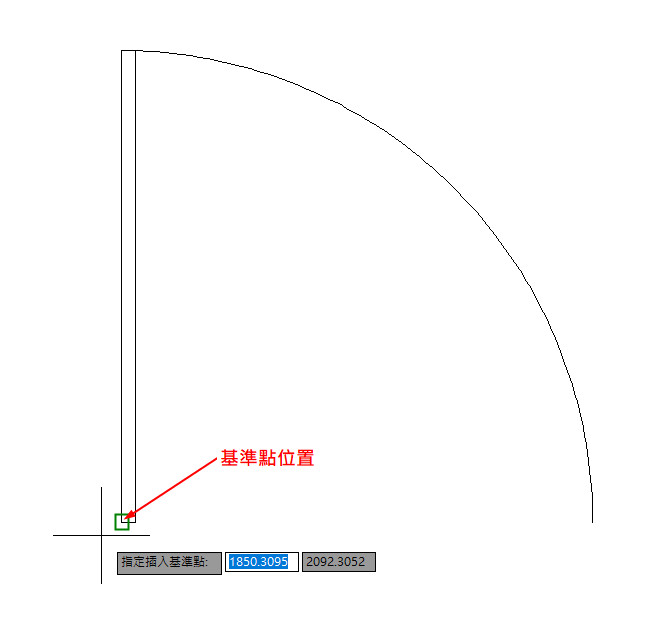

 步驟五:指定門A圖塊的基準點,如下圖所示。

block 5

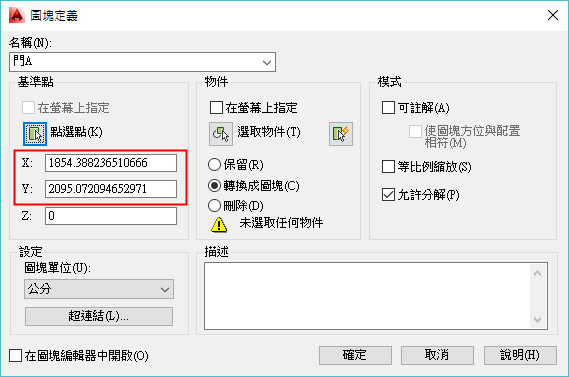

 步驟六:出現圖塊定義畫面,可看見基準點的平面座標值,如下圖所示。

block 6

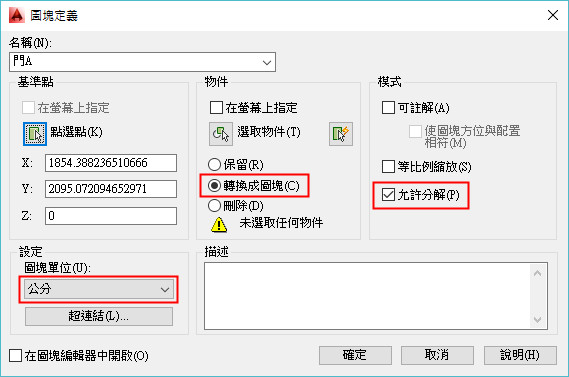

 步驟七:確認圖塊單位為公分,物件選項為轉換成圖塊,模式中勾選允許分解,最後按「確定」。

block 7

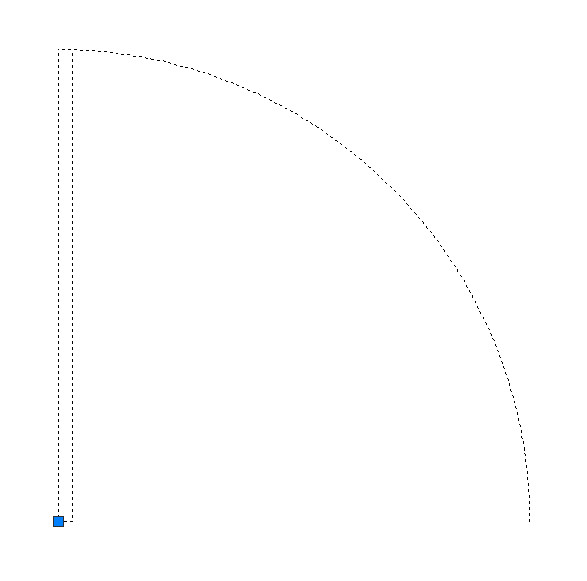

 步驟八:圖塊建立後,選取圖塊,整個圖塊件出現物件選取狀態(虛線),藍色的掣點即是基準點。

block 8
