繪製公寓平面圖(一)

步驟一:以繪線工具,繪製公寓外牆輪廓線。可從右上角開始繪製。

公寓平面圖 外牆尺寸



步驟二:以繪線工具,設定不同線條顏色(綠色),繪製公寓右方二條各10公分輔助線。

公寓平面圖 右上角側輔助線尺寸



步驟三:以繪線工具,繪製公寓右方內牆與隔間牆輪廓線。

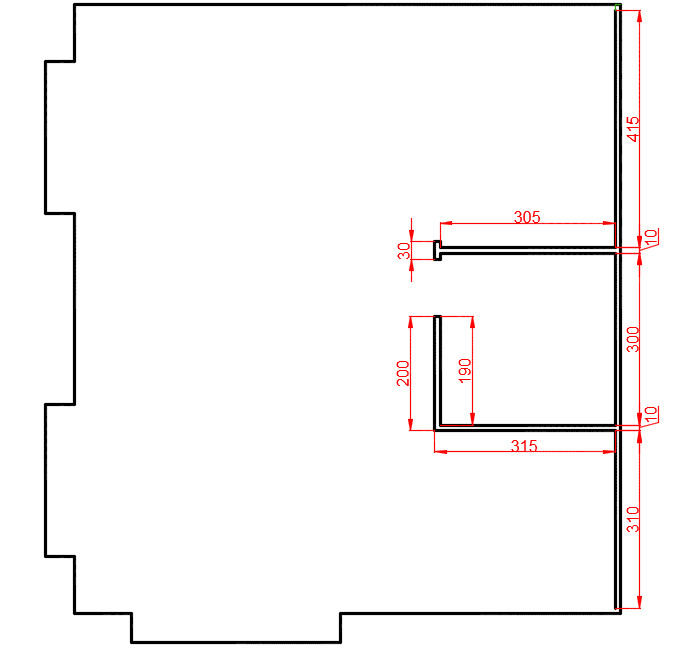

公寓平面圖 右側內牆尺寸

 步驟四:以繪線工具,繪製公寓下方內牆與隔間牆輪廓線。

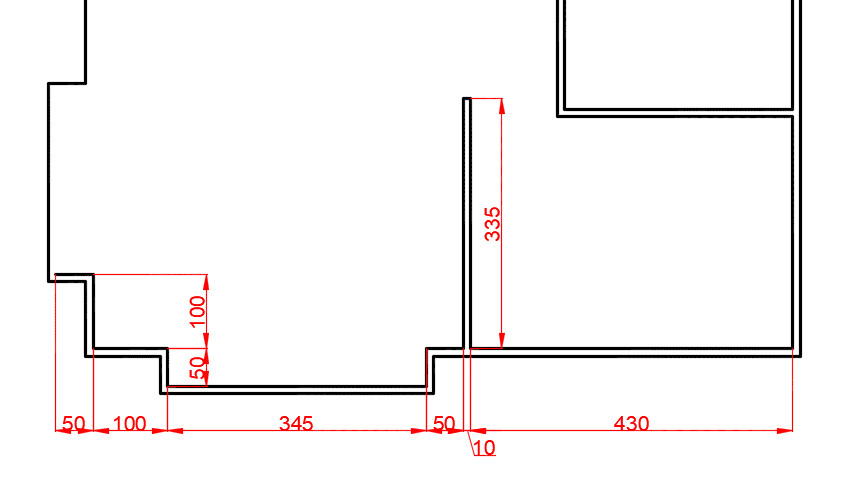

公寓平面圖 下方內牆尺寸



步驟四:以繪線工具,繪製公寓左方內牆與隔間牆輪廓線。

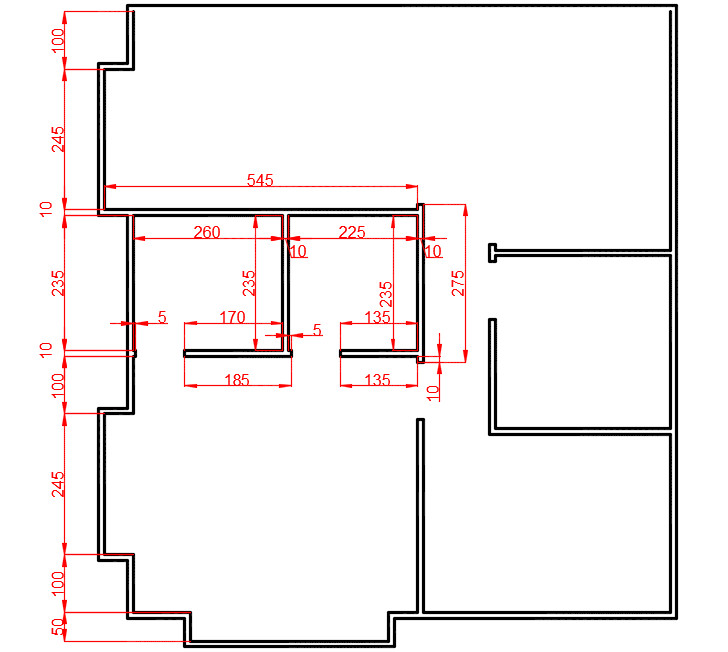

公寓平面圖 左方內牆尺寸



步驟六:以繪線工具,繪製公寓上方內牆與隔間牆輪廓線。

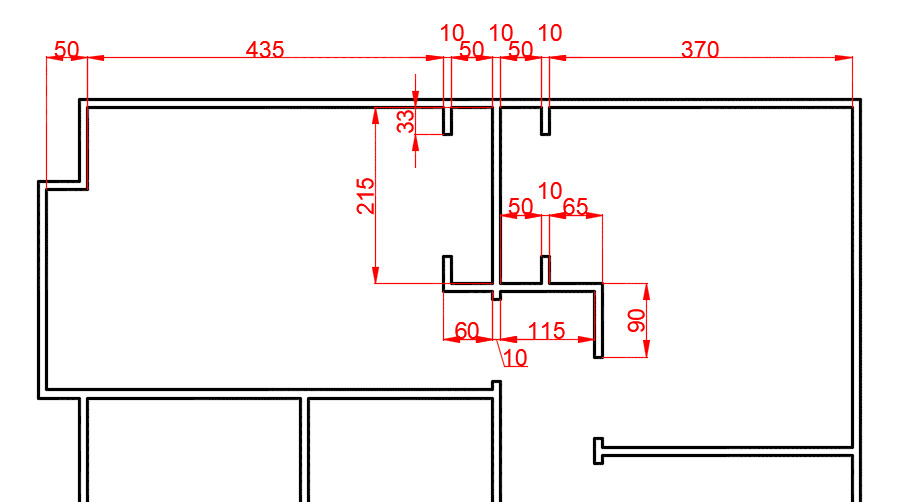

公寓平面圖 上方內牆尺寸



(局部放大圖)

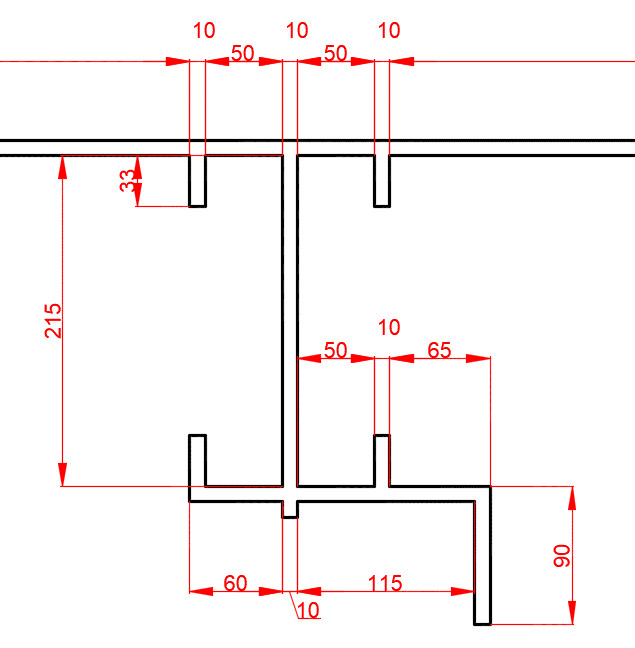

公寓平面圖 上方內牆尺寸 放大圖
